Rohrlaserschneiden nach Maß
Als führender Zulieferer in der Metallindustrie ist Contour Ihr Partner für professionelles Rohrlaserschneiden. Ob Sie komplette Endprodukte mit integrierten lasergeschnittenen Rohrbauteilen suchen oder nur einzelne Teile: Wir liefern immer Maßarbeit mit garantierter Qualität.
Was ist Rohrlaserschneiden?

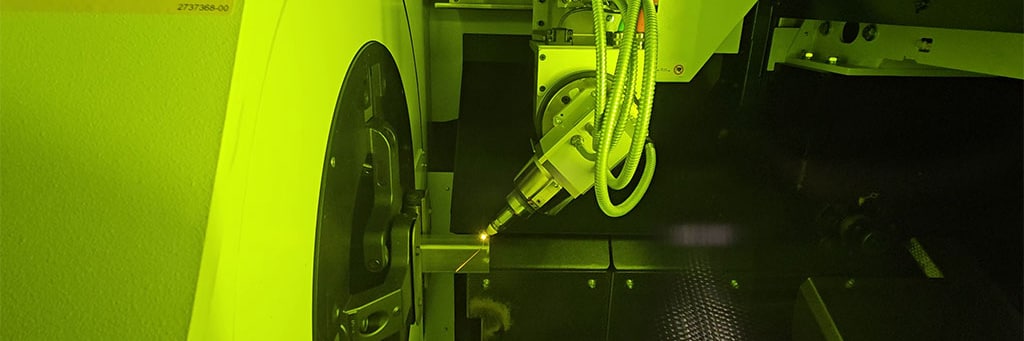

Rohrlaserschneiden ist ein fortschrittliches Trennverfahren, bei dem Metallrohre und Profile mit einem leistungsstarken Laserstrahl äußerst präzise geschnitten werden. Damit realisieren Sie komplexe Formen, schräge Winkel und Aussparungen, die mit herkömmlichen Säge- oder Bohrmethoden nicht oder nur mit deutlich mehr Arbeitsschritten herstellbar sind. Dank der High-Tech-TruLaser Tube 3000 von Trumpf garantieren wir scharfe, gratfreie Kanten und gleichbleibende Qualität.
Vorteile des Rohrlaserschneidens
- Außergewöhnliche Präzision: bis auf einen Zehntelmillimeter
- Ein Schritt statt Sägen, Bohren und Fräsen: schneller und günstiger
- Flexibler Einsatz für komplexe Geometrien und wechselnde Serien
- Kurze Durchlaufzeiten durch automatische Beladung und Bearbeitung
- Saubere Bearbeitung ohne Laserperlen, Spritzer oder Grate
Video

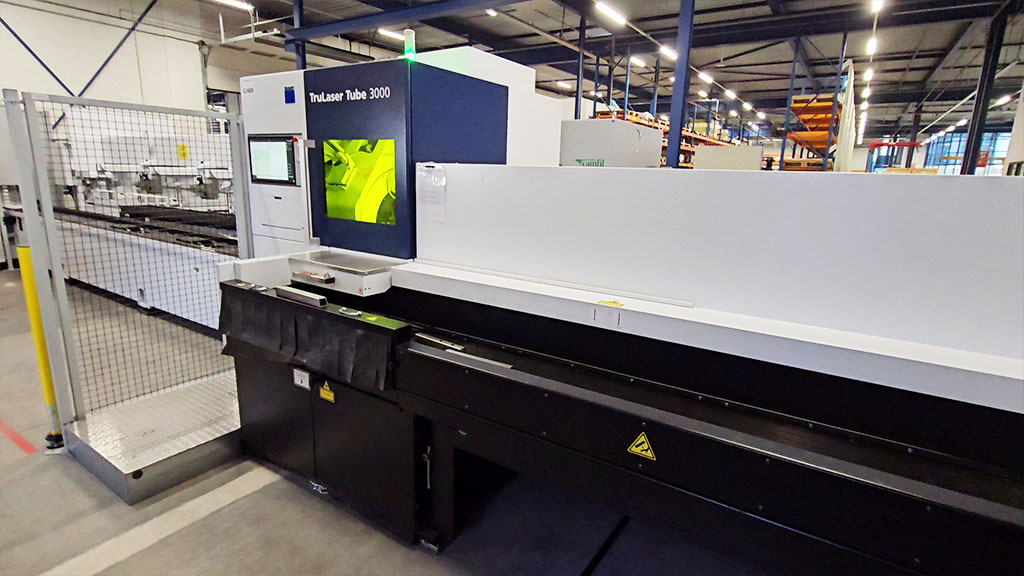

Unsere Trumpf-Rohrlasermaschine
Bei Contour verfügen wir über die fortschrittliche Trumpf TruLaser Tube 3000 mit:
- Spatter-Guard-Modul für spritzerfreie, saubere Innenseiten des geschnittenen Rohrs.
- Automatische Kettenbahn zum sicheren Beladen von Rohren bis 6,5 m.
- Kratzarmer Bearbeitungsprozess dank intelligenter Greif- und Transportsysteme.
- Schneiden von runden Rohren Ø 15–152 mm und rechteckigen Profilen 15×15–120×120 mm.
- Maximale Werkstücklänge von 3 m
- Max. Materialdicken: Stahl 8 mm, Edelstahl 6 mm, Aluminium 6 mm, Kupfer/Messing 4 mm
Der Produktionsprozess
Um zu einem schönen Endprodukt zu kommen, werden die folgenden Schritte ausgeführt:
- Material einlegen
Die automatische Kettenbahn legt das Rohr (max. 6,5 m) in die Spannzange. - Anti-Spritzer-Spray auftragen
Das Spatter-Guard-Modul kann das Rohr innen mit einem Anti-Spritzer-Spray besprühen. Beim Laserschneiden eines Rohrs werden nämlich geschmolzene Metallspritzer freigesetzt. Dieses Spray sorgt dafür, dass die Spritzer nicht am Material des Rohrs haften können. Das ergibt ein besseres und saubereres Endergebnis. - Festklemmen und Positionieren
Das zugeführte Rohr wird mit selbstzentrierenden Klemmen positioniert. Durchbiegung wird durch automatisch positionierende Rollen verhindert. Das sorgt für optimale Stabilität beim Schneiden. - Laserbearbeitung
Der 3-kW-Faserlaser schneidet gerade und schräge Winkel (bis 45°) gemäß Ihrer CAD-Zeichnung. - Optionale Nachbearbeitung
Neben der Rohrlasermaschine stehen verschiedene Entgratmaschinen und eine Säulenbohrmaschine. So kann der Bediener des Rohrlasers die geschnittenen Rohre bei Bedarf in einem Durchgang nachbearbeiten, ohne dass die Produkte vor der nächsten Abteilung „warten“ müssen. Das spart Kosten und verkürzt die Durchlaufzeit. - Qualitätskontrolle
Ein Mitarbeiter prüft, ob das Schnittbild wie gewünscht ist, und misst das Produkt nach, um sicherzustellen, dass alle Toleranzen eingehalten werden.
Warum Contour?
Mit unserer langjährigen Erfahrung im Laserschneiden und der vollständigen Endbearbeitung jedes Produkts sind Sie sicher:
- Kürzere Lieferzeiten durch integrierte Produktion. Keine Fremdvergabe an Dritte nötig.
- Transparente Preise und schnelle Angebote.
- Fachkundige Beratung zur Konstruktionsoptimierung für das Laserschneiden.
- 100 % Übereinstimmung mit Ihren Spezifikationen.
Rufen Sie uns an oder hinterlassen Sie Ihre Daten über unsere Website. Contour setzt Ihr Rohrlaserschneid-Projekt um: schnell, genau und kosteneffizient.
